ナプレック ワークス

SR20ビッグボア加工

Sep 30th, 2010
SR20ブロック改

SR20ブロック改



またまたSR20DETのビッグボアスリーブ加工をしました。このブロックの他にも数台待っています。頑張ってやらないと!


DRAGレース用アメリカンV8

Sep 30th, 2010
INTバルブ

INTバルブ



INTバルブです。左がアメリカンV8の物で、DRAGレース用の物です。かなり大きいです。58mm以上の傘サイズです。ステンレスバルブと思いきやスティールバルブです。INTバルブの材質は以外に難しいんですよね。
これだけのサイズのINTバルブです。なので、ピストンボアもそれなりに大きいですよ。

INTバルブはピストンボア径と比例していますから。

右に置いてあるのは日産RB26DETTのINTバルブです。


TIGトーチを物色中

Sep 28th, 2010

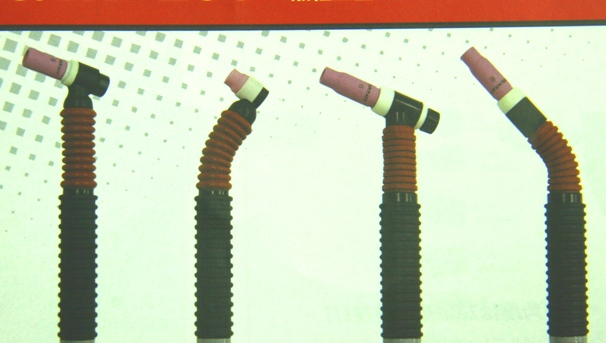

カタログ

カタログ



TIGトーチを物色中です。TIGそうですアルゴン溶接です。このフレキシブルトーチは1本欲しいですよね。空冷式のトーチなので高電流溶接には不向きですが、直流でSUS部品などの溶接にはいいです。

道具って大事ですから。(ちょっと趣味もあるかも)


V12ヘッド修理します。

Sep 27th, 2010
V12の片側ヘッド

V12の片側ヘッド



ヘッドの燃焼室が痛んでします。
走行中にシートリングが外れたのだと思います。

これから修理をしますが、色々と心配です。無事に修理完成するのか。。。

一番の心配は歪みです。燃焼室を肉盛りしますので、必ず歪が出るんですよね。いかに歪みを最小限にするかですね。多少の治具を製作し溶接するしかないですね。

らんぼー

らんぼー


残念な姿

Sep 24th, 2010
(T_T) コンロッド

(T_T) コンロッド



非常に残念な姿です。

大好きなエンジン部品がこの様な姿に・・・

見ているだけで悲しくなりますね。


A12のフライホイール

Sep 22nd, 2010
A12フライホイール軽量加工中

A12フライホイール軽量加工中



A12フライホイールを軽量加工しています。

軽量加工の注意点は、やはり肉厚ですね。鋳鉄材で出来た物がほとんどですが、鋳鉄は割れる事があるので危ないのですよ。

残りの肉厚を測定しながらの加工です。

この後はダイナミックバランス修正です。円盤状なので一面としてのバランスを見ます。クランクシャフトに取り付いた状態を再現しながらの回転バランスです。

クランクのバランス修正時は低速で回しますが、(クランクシャフトを高速で回すとバランス修正の意味がなくなるので~)
しかし、フライホイールは少々高速で回します。


S20バルタイ点検

Sep 21st, 2010
S20バルブタイミング調整中

S20バルブタイミング調整中



S20エンジンのバルブタイミングを点検調整中です。カムシャフトプロフィールはノーマルなので基本的には点検ですが、マニュアル通りの開きと閉じに来ているかは分度器を付けて測定します。

ピストン上死点位置もしっかりと見て合わせます。それで、クランクプーリーの合いマーク位置のずれが無いかも点検し、微調整も行います。

下の写真はS20カムチェーンレイアウトを写しました。

S20タイミングチェーン部

S20タイミングチェーン部


いすゞ スロットル

Sep 18th, 2010

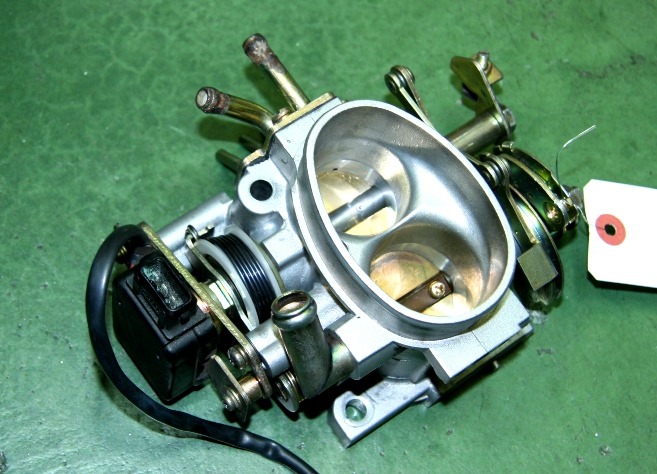

いすゞ ピアッツァ用スロットル

いすゞ ピアッツァ用スロットル



いすゞのピアッツァのスロットルボディを修理しました。
スロットルバルブの閉じが悪く不調との事でした。

様々な部分を調整してリターンスプリングも新しく製作し再度組立です。写真に写っていますスロットルポジションセンサーの内側に付いているスプリングをワンオフで製作し組みなおしました。

これで、閉じも良くなると思います。


日産A12フライホイール

Sep 17th, 2010
フライホイールリングギア

フライホイールリングギア



A12のフライホイールのリングギアを交換します。
かなり錆がひどくギア部分が崩れそうですね。

古いリングギアを外すのにも苦労しました。上の写真の奥に写っている物はこのフライホイールです。ちょいと軽量加工されているようですが、この後当方でも軽量加工をしようと思っています。

リングギア新旧比較

リングギア新旧比較


S20オイルポンプギア

Sep 15th, 2010
オイルポンプギア磨耗

オイルポンプギア磨耗



S20のオイルポンプギアです。

S20はギア式オイルポンプなので写真の様なギアが2個入ってオイルを、かき送っています。旧車のレース用オイルポンプにはこのギア式オイルポンプが多く見られます。

写真のこのギアは先端磨耗してしまったので他の物と交換しました。
